| 4A B che costruisce il distretto Shenzhen, Cina, 518126 di Gushu Xixiang Baoan del complesso industriale di Zhuao | info@newbridge.com.cn |
 |
| Luogo di origine: | Shenzhen, Cina |
| Marca: | NEWBRIDGE |
| Certificazione: | FCC,CE |
| Numero di modello: | ND-8010HDL |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | l'imballaggio può essere fatto dal cliente richiesto, utilizzato solitamente in cartone |
| Tempi di consegna: | Secondo il quantiy e l'immagazzinamento, 3-4 giorni lavorativi dopo il pagamento |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | Secondo i prodotti differenti, l'uscita mensile è differente |
| modello: | ND8010HDL | Tipo del segnale: | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
|---|---|---|---|
| Temperatura di esercizio: | 0°C ~ 60°C/32°F ~ 140°F | Alimentazione: | 5~24DC |
| Temperatura di stoccaggio: | -30°C ~ 70°C/-22°F ~158°F | Dimensione: | 110x 48 X.25 millimetro/4,33 x 1,89 x 0,98 misura |
| Evidenziare: | HDMI al convertitore di SDI,hdmi al convertitore di sdi del hd |
||

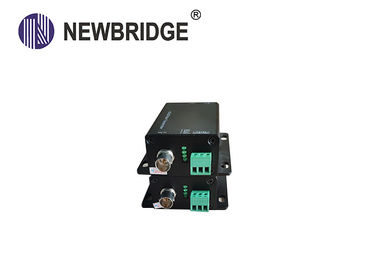

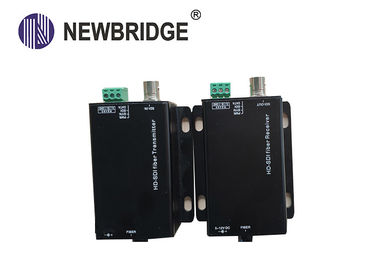

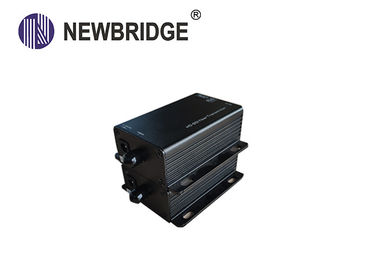

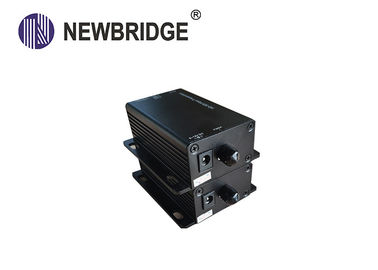

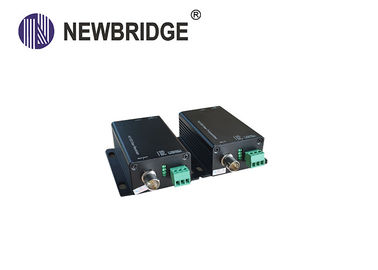

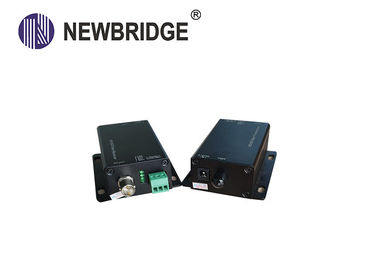

Mini tipo ricetrasmettitore ottico del convertitore di HD SDI con il singolo modo della singola fibra
1. Panoramica
Il ricetrasmettitore ottico di Newbridge® ND8010HDL HD-SDI è un mini tipo ricetrasmettitore ottico di HD-SDI. È un dispositivo di trasmissione perfetto ed economico per trasmettere il video di HD/HD-SDI, l'audio incluso ed i dati RS485 via la fibra ottica.
Il trasmettitore è usato come invio dell'estremità, ricevitore è usato come lato sbagliato. sostiene alla norma di SMPTE259M, di SMPTE292M come pure formato digitale al segnale di DVB-ASI (EN50083-9) TV.
|
ND8010HDL |
la l video di sostegno 1channel HD-SDI ha incluso il segnale audio via fibra la l deviazione standard, automatico-rilevazione di HD, ha sostenuto il velocita di trasmissione da 270 Mbit/s a 1.485G bit/s la l distanza di trasmissione è 0km - 80KM via fibra mista o la fibra del singolo modo. la l sostiene SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) e DVB-ASI l funzione del plug and play di sostegno
|
diagramma 2.Application
3. Specifiche
| Modello | Trasmettitore ottico & ricevitore di HD-SDI |
| Quantità/tipo | Singolo modo, singola fibra |
| Max. Distance | 0m-20Km (40km/60km facoltativi) |
| Connettore | FC |
| Lunghezza d'onda | 1310nm/1550nm |
| Potere trasmesso | -10dbm~-3dbm |
| Sensibilità in ricezione massima | <-34dbm> |
| Tipo del segnale | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
| Formato dell'input di sostegno |
Deviazione standard: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| Video norma | SMPTE 292M e SMPTE 259M |
| Comm di DATI. metodo | RS - 485/in semiduplex |
| Alimentazione elettrica | 5~24DC |
| Consumo di energia | 3~5 watt |
| Temperatura di funzionamento | 0°C ~ 60°C/32°F ~ 140°F |
| Temperatura di stoccaggio | -30°C ~ 70°C/-22°F ~158°F |
| Umidità relativa | RH di 20~90% (Non condensazione) |
| Dimensione | 110x 48 X.25 millimetro/4,33 x 1,89 x 0,98 misura |
| Peso | 220g (Tx e Rx) |
4. Informazioni di ordine
| Numero del pezzo | Descrizione del prodotto | Unità |
| ND-8010HDL-Tx | Ottico-trasmettitore di HD-SDI | pc |
| ND-8010HDL-Rx | Ottico-ricevitore di HD-SDI | pc |
