4A B che costruisce il distretto Shenzhen, Cina, 518126 di Gushu Xixiang Baoan del complesso industriale di Zhuao | info@newbridge.com.cn |
Dettagli:
Termini di pagamento e spedizione:
|
Alimentazione in ingresso di entrata: | 12~48V CC (blocchetto terminali) | Protezione: | protezione di alleggerimento 6KV, protezione IP40 |
---|---|---|---|
Installazione: | Supporti della parete o della Baccano-ferrovia | TEMPERATURA DI LAVORO: | -40~+85℃ |
Dimensione (L×W×H): | 118mm× 86mm× 39mm | Peso del prodotto: | 0.36KG |
Interfaccia: | porta Ethernet 4x10/100Base-T + porto ottico di 1x 100Mbps |
1. Panoramica

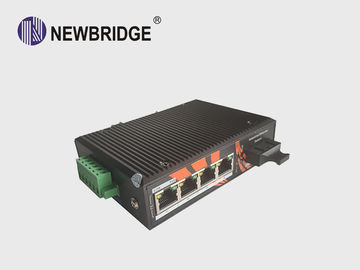

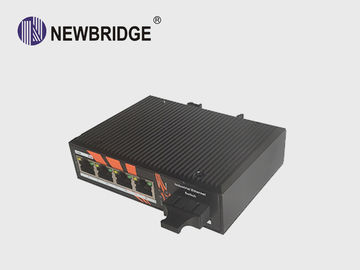

Ethernet industriale di Newbridge®ND-X820-1FX4TX commuta la progettazione fanless ed economizzatrice d'energia deposito-di andata dell'architettura di usi. Il vantaggio del prodotto è piccolo, conveniente e facile da mantenere. La progettazione aderisce ad Ethernet standard, aggiungendo la protezione contro il fulmine, le misure antistatiche della protezione. Si applica alla vasta gamma della temperatura di funzionamento da -40℃ ~ +85℃ con la prestazione stabile ed affidabile. Il dispositivo può ampiamente applicarsi ai vari giacimenti a banda larga della trasmissione dei dati quali trasporto intelligente, le telecomunicazioni, la sicurezza, le sicurezze finanziarie, le abitudini, il trasporto, il potere, la tutela dell'acqua ed i giacimenti di petrolio.
2.Features
ND-X820-1FX4TX-SC |
l indirizzo MAC automatico che impara e che invecchia l Automatico-negoziato di 10/100Mbps, automatico-MDI-MDI-x l indicatori del LED per il controllo potere/collegamento/attività la l sostiene 10/100Mbps-Full/Half-duplex la l sostiene l'installazione della Baccano-ferrovia la l sostiene il collegamento del collegamento a margherita la l sostiene il controllo di broadcast storm l supporto massimo di dati della trasmissione: 1518 byte l protezione eccellente di alleggerimento, protezione IP40. l eliminazione eccellente di calore senza ventola di raffreddamento. l input doppi ridondanti di corrente continua. la l si applica al sistema di controllo intelligente urbano di traffico (SUO), città sicura. l ambiente industriale duro o più alto requisito l protezione contro il fulmine del porto di 6KV l gamma di temperatura di funzionamento di -40℃~+85℃. l garanzia di tre anni
|
3. specifiche
Nome di prodotto |
4 commutatore industriale della fibra del porto 10/100Mbps |
Modello del prodotto | ND-X820-1FX4TX |
Interfaccia | porta Ethernet 4x10/100Base-T + porto ottico di 1x 100Mbps |
Protocolli di rete |
10BASET IEEE802.3; 10BaseT di IEEE802.3i; IEEE802.3u; 100Base-TX/FX; IEEE802.3ab 100Base-T; IEEE802.3z 100Base-X; IEEE802.3x; |
Media della rete |
10BaseT: Cat3,4,5 UTP (metro ≤100) 100BASE-TX: Cat5 o UTP successivo (metro ≤100) |
Media della fibra |
Misto: 2KM Monomodale: 20/40/60/80KM Interfaccia: SC/SFP |
Specificazione di prestazione |
Larghezza di banda: 1Gbps Memoria di transito del pacchetto: 512K Tasso a termine del pacchetto di 10 Mbps: 14880 pps/porto tasso di Forwarfding del pacchetto 100Mbps: 148800 pps/porto Tabella dell'indirizzo MAC: 1M Spedizione del ritardo:<3us> |
Modo di spedizione | Deposito-e-di andata |
Protezione | protezione di alleggerimento 6KV, protezione IP40 |
Indicatori del LED | Potere: PWR; Collegamento; PoE; Collegamento/Legge |
Alimentazione elettrica |
Alimentazione in ingresso di entrata: 12~48VDC (blocchetto terminali) Alimentazione in ingresso di entrata: 2* 12~48VDC (backup doppio di ridondanza di potere) Consumo di lavoro: <5w> Connettori: Terminale di Phoenix Protezione di sovraccarico: 20A Protezione inversa di polarità: 30s Contatto dell'allarme: No |
Altre specifiche | |
Luogo di lavoro |
Temperatura di lavoro: -40~+85℃; Temperatura di stoccaggio: -45~+85℃ Umidità relativa: 5%~ 95% (nessuna condensazione) |
Standard industriale |
Parte 15, EN55022/CISPR22 del FCC CFR47, Classe A SME: IEC6100-4-2 (ESD): ±8kV (contatto), ±15kV (aria) IEC6100-4-3 (RS): 10V/m (80MHz-2GHz) IEC6100-4-4 (EFT): Porto di potere: ±4kV; Porto di dati: ±2kV IEC6100-4-5 (impulso): Porto di potere: ±2kV/DM, ±4kV/CM; Porto di dati: ±2kV IEC6100-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC6100-4-16 (conduzione comune di modo): 30V (cont.), 300V (1s) IEC (EN) 61000-4-8: supporto IEC 60068-2-27 (scossa): supporto IEC 60068-2-32 (caduta libera): supporto IEC 60068-2-6 (vibrazione): supporto |
Shell | IP40 proteggono il grado, coperture del metallo |
Installazione | Supporti della parete o della Baccano-ferrovia |
Lista di imballaggio |
commutatore di 1×Industrial PoE (più il blocchetto terminali) manuale 1×User/certificato di qualità/carta della garanzia 1×DIN-Rail che monta corredo |
Certificazione |
Segno del CE, commerciale; Classe B della parte 15 del FCC; VCCI classe B En 55022 (CISPR 22), classe B |
MTBF | 300.000 ore |
Peso & dimensione |
Peso del prodotto: 0.36KG Dimensione del prodotto (L×W×H): 118mm× 86mm× 39mm |
Garanzia | 3-years |
4. informazioni di ordine
Numero del pezzo | Descrizione del prodotto | Unità |
ND-X820-1FX4TX-SC | Commutatore della fibra Non diretto base-Tx 4*10/100, porto dello Sc di 1*100M, industriale, lega di alluminio, ferrovia di BACCANO, alimentazione elettrica di DC12~48V, ampia temperatura (- 40°C-85°C), Ce-FCC-RoHS - l'alimentatore in CC non è incluso per difetto. | pc |
ND-X820-1FX4TX-SFP | Commutatore della fibra Non diretto base-Tx 4*10/100, scanalatura di 1*100M SFP, industriale, lega di alluminio, ferrovia di BACCANO, alimentazione elettrica di DC12~48V, ampia temperatura (- 40°C-85°C), Ce-FCC-RoHS - l'alimentatore in CC non è incluso per difetto. | pc |
