| Luogo di origine: | Shenzhen, Cina |
| Marca: | NEWBRIDGE |
| Certificazione: | FCC,CE |
| Numero di modello: | ND-1024G |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | l'imballaggio può essere fatto dal cliente richiesto, utilizzato solitamente in cartone |
| Tempi di consegna: | Secondo il quantiy e l'immagazzinamento, 3-4 giorni lavorativi dopo il pagamento |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | Secondo i prodotti differenti, l'uscita mensile è differente |
| Indirizzo MAC: | 8K | Ogni porto: | Collegamento/Ack |
|---|---|---|---|
| Immagazzinato e trasmetta: | Supporto | Porto di SFP di gigabit: | 2 |
| Larghezza di banda: | 48Gbps | temperatura: | 0℃~40℃ (32°F ~104°F) |
| Alimentazione in ingresso di entrata: | 100-240V, 50/60Hz | Dimensione: | 440mm×180mm×44mm |

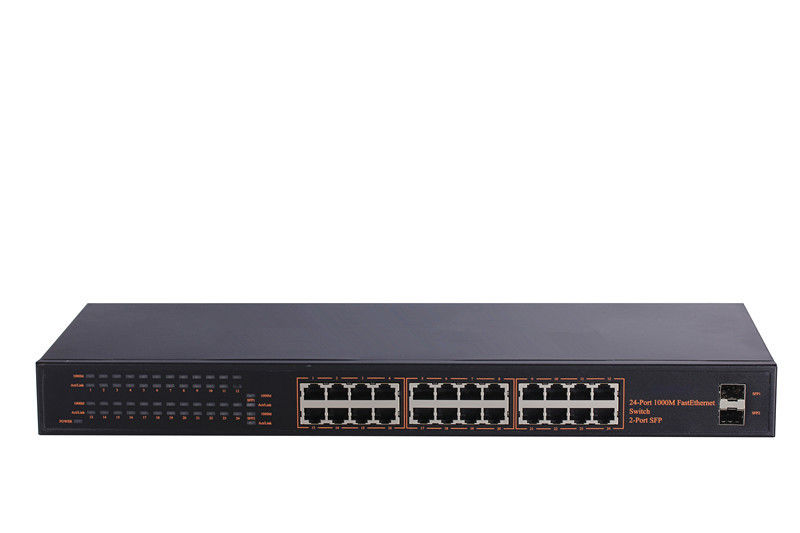

Commutatore di rete del porto 10/100/1000Mbps del commutatore 24 di Ethernet di PoE con il porto di SFP
Panoramica
ND1024G, con 24 scanalature di fibra ottica separate del porto di automatico-negoziato RJ45 di 10/100/1000M 2 di estensione del modulo di SFP e.
Caratteristiche fondamentali
Porti di automatico-negoziato RJ45 di sostegno 24 10/100/1000M
Porto di sostegno 2 10/100/1000M SFP
Il supporto IEEE 802.3x scorre controllo per contropressione pieno duplex e per in semiduplex
Caratteristica tecnica
| ND-1024G | |||
| Norme e protocolli | IEEE 802,3, IEEE 802.3U | ||
| IEEE 802.3ab, IEEE 802.3x | |||
| Porti | 10/100/1000M | 24 | |
| Porti RJ45 | |||
| Porto di SFP di gigabit | 2 | ||
| Indicatori | Ogni porto | Collegamento/Ack | |
| Ogni dispositivo | Potere | ||
| Caratteristiche | Immagazzinato e trasmetta | Supporto | |
| Larghezza di banda | 48Gbps | ||
| Indirizzo MAC | 8K | ||
| Condizioni di funzionamento |
Temperatura di funzionamento: 0℃~40℃ (32°F ~104°F) Temperatura di stoccaggio: - 40℃~70℃ (- 40°F~158°F) Umidità di funzionamento: RH di 10%~90% (senza condensazione) Umidità di stoccaggio: RH di 5%~90% (NO--condensare) |
||
| Alimentazione in ingresso di entrata | 100-240V, 50/60Hz | ||
| Demersions (L×W×H) | 440mm×180mm×44mm | ||
Guida dell'utente:
Controlli il commutatore di rete
Controlli prego la recinzione, il RJ45 i porti, indicatori del LED, sicuri essi sono giusto.
Colleghi il commutatore di rete con potere, che assicuri che l'inizializzazione del commutatore di rete sia disponibile come qui sotto:
L'indicatore del PRIGIONIERO DI GUERRA è fuori da all'inizio quando il potere si è collegato
L'indicatore del PRIGIONIERO DI GUERRA è sopra e tiene
Altri indicatori avranno luogo sopra, poi fuori dopo uno o due secondo
2. Cavi delcollegamento:
Il ① ha collegato il commutatore al computer o all'altro palladio (come la macchina fotografica del IP, AP senza fili) da CAT5 o da 6 cavi
Il ② ha collegato l'adattatore di potere esterno al commutatore ed al cavo di alimentazione alla spina di CA
Il ③ accende il commutatore
Installazione
Indicatore del LED:
| Nome | Stato | Indicazione |
|
Potere |
Su (verde) | Il commutatore è alimentato sopra. |
| Fuori da | Il commutatore è spento. | |
|
Collegamento |
Su (giallo) |
Il palladio è corretto collegato e un collegamento valido è stabilito sul porto. |
|
Fuori da |
Nessun palladio è collegato al porto corrispondente o il cavo collega sbagliato o i cavi CAT5 nocivi | |
| ATTO | Su (verde) |
Il palladio è collegato e lavoro |
| Fuori da | Nessun dispositivo di rete o cavo ha collegato sbagliato o i cavi nocivi |
Cautela:
1) Tutta l'operazione dovrebbe essere fornita soltanto da un tecnico qualificato di servizio.
2) Eviti prego tutta la cosa pesante disposta sul dispositivo.
3) Non usi questo prodotto vicino all'acqua, per esempio, in un seminterrato bagnato o vicino ad una piscina.
4) Per uso all'aperto, il dispositivo stesso dovrebbe essere alloggiato dentro una barriera di sicurezza.
5)Il potere di taglio durante l'aggiornamento dei firmware può danneggiare il vostro dispositivo.
6)Utilizzi soltanto i collegamenti/accessori specificati dal produttore.
7)L'apertura del commutatore o manomettere l'autoadesivo della garanzia può svuotare la vostra garanzia.
